GD-0610
GOLD
الإسفلت رولنج فيلم رفيع فرن ASTM D2872
تم تصميم فرن الفيلم الرقيق المتداول للإسفلت وتصنعه وفقًا لمواصفات فرن الرقيقة من الإسفلت على مستوى الصناعة في جمعية جمهورية الصين JTJ052 وأساليب اختبار البيتومين والمخاليط البيتومينية لهندسة الطرق السريعة. إنه مناسب لتحديد فقدان الكتلة في فيلم رفيع على الطريق السريع بعد التسخين ، وتغيير الاختراق واللزوجة والليونة ونقطة الانهيار في بقايا الإسفلت بعد تسخين الفيلم الرقيق ، وذلك لتقييم أداء الشيخوخة للأسفلت.
إن فرن الفيلم الرقيق المتداول مناسب أيضًا لإجراء الاختبار وفقًا لـ ASTM D2872 "طرق اختبار لتأثير الحرارة والهواء على فيلم متحرك من الإسفلت (اختبار فرن الفيلم الرقيق) ".
مبدأ العمل:

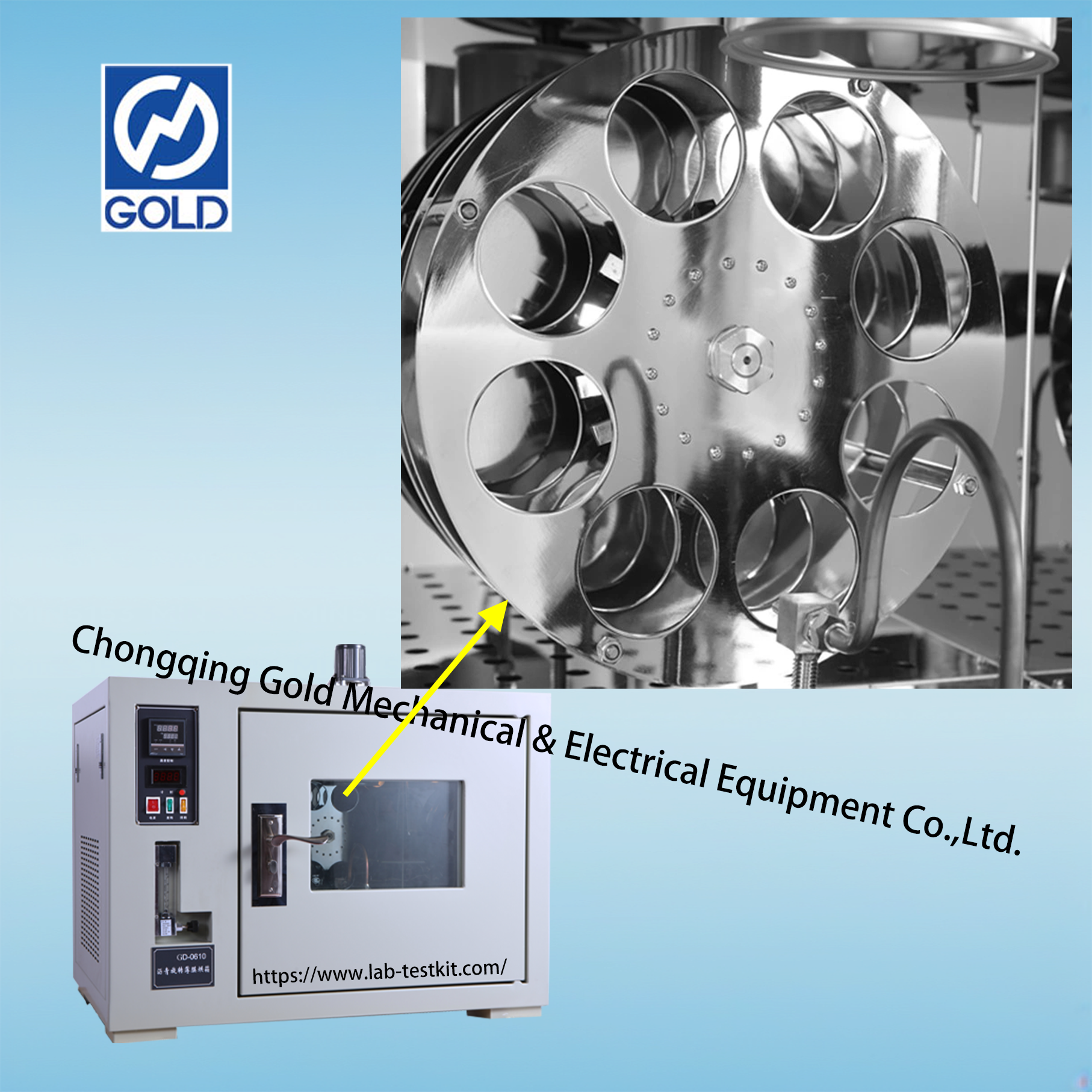

يعتمد فرن فيلم الإسفلت بشكل أساسي على مبادئ تداول الهواء الساخن وتبخر الأفلام لتحقيق شيخوخة الإسفلت. هناك أجهزة التدفئة وأنظمة التهوية داخل الأداة. اجعل عينة الأسفلت في فيلم رفيع ووضعها على قرص دوار يقع داخل الفرن. يرفع جهاز التدفئة درجة حرارة الهواء داخل الفرن إلى درجة حرارة الاختبار المحددة (مثل 163 ℃) ، ويقوم نظام التهوية بدوران الهواء الساخن داخل الفرن. يتم تفجير الهواء الساخن بالتساوي على سطح فيلم الإسفلت ، مما تسبب في تبخر مكونات الضوء في الإسفلت وتشغيل التفاعلات الكيميائية مثل أكسدة الإسفلت ، ومحاكاة شيخوخة الإسفلت أثناء الاستخدام الفعلي (مثل التعرض طويل الأجل إلى أشعة الشمس وبيئات درجة الحرارة العالية على أسطح الطرق). مع زيادة وقت الاختبار (مثل 5 ساعات) ، تتغير الأسفلت تدريجياً وتتغير خصائصه الفيزيائية والكيميائية ، مثل انخفاض الاختراق وزيادة نقطة التليين.
ASTM D2872 : طريقة الاختبار القياسية لتأثير الحرارة والهواء على فيلم متحرك من موثق الإسفلت (اختبار فرن الفائل الرقيقة)
ما هو إجراء فرن الأغشية الرقيقة المتداول؟
يوفر إجراء فرن الأغشية الرفيعة (RTFO) المتداول (RTFO) محاكاة على المدى القصير المتقدم على المدى القصير لاختبار الممتلكات المادية. يتعرض موثق الإسفلت لدرجات حرارة مرتفعة لمحاكاة التصنيع والشيخوخة الموضعية. يوفر RTFO أيضًا مقياسًا كميًا للمتطايرة المفقودة أثناء عملية الشيخوخة.
الميزات الفنية الرئيسية:
1. يتكون فرن الفيلم الرقيق المتداول الإسفلت بشكل أساسي من جزء تحكم كهربائي ، وغرفة عمل للفرن ، وجهاز نقل ميكانيكي. تم تجهيز غرفة درجة الحرارة الثابتة بالإضاءة لتسهيل الملاحظة الخارجية لظروف العمل الداخلية.
2. ضاغط الهواء الكهرومغناطيسي ، نظام الحد من محرك الحد ، تلبية تدفق الهواء ومتطلبات سرعة القرص الدوار للاختبار.
3. يضمن أداة التحكم في درجة الحرارة الذكية أن تكون درجة حرارة الفرن تلبي المواصفات الفنية البالغة 163 ℃ ± 0.5 ℃ في غضون 10 دقائق بعد تثبيت العينة ، وفقًا لإجراءات الاختبار.
4. يتكون الفرن بشكل أساسي من جزء تحكم كهربائي ، وغرفة عمل للفرن ، وجهاز نقل ميكانيكي. تم تجهيز غرفة درجة الحرارة الثابتة بالإضاءة لتسهيل الملاحظة الخارجية لظروف العمل الداخلية.
5. ضاغط الهواء الكهرومغناطيسي ، نظام الحد من المحرك ، تلبية تدفق الهواء ومتطلبات سرعة القرص الدوار للاختبار. يضمن أداة التحكم في درجة الحرارة الذكية أن تكون درجة حرارة الفرن تلبي المواصفات الفنية البالغة 163 ℃ ± 0.5 ℃ في غضون 10 دقائق بعد تثبيت العينة ، وفقًا لإجراءات الاختبار.
المواصفات الفنية الرئيسية:
1 | مزود الطاقة | AC （220 ± 10 ٪） V ، 50Hz |
2 | إجمالي استهلاك الطاقة | 2.6 كيلو واط |
3 | درجة حرارة العمل | 163 ℃ |
4 | دقة التحكم في درجة الحرارة | ± 0.5 ℃ |
5 | سرعة الدوران من لوحة الدوران | (15 ± 0.2) ص /دقيقة |
6 | معدل تدفق الهواء | (4000 ± 200) مل /دقيقة |
7 | وحدة التوقيت | تنبيه في 85 دقيقة |
8 | درجة الحرارة المحيطة | (15 ~ 35) ℃ |
9 | الرطوبة النسبية | ≤85 ٪ |

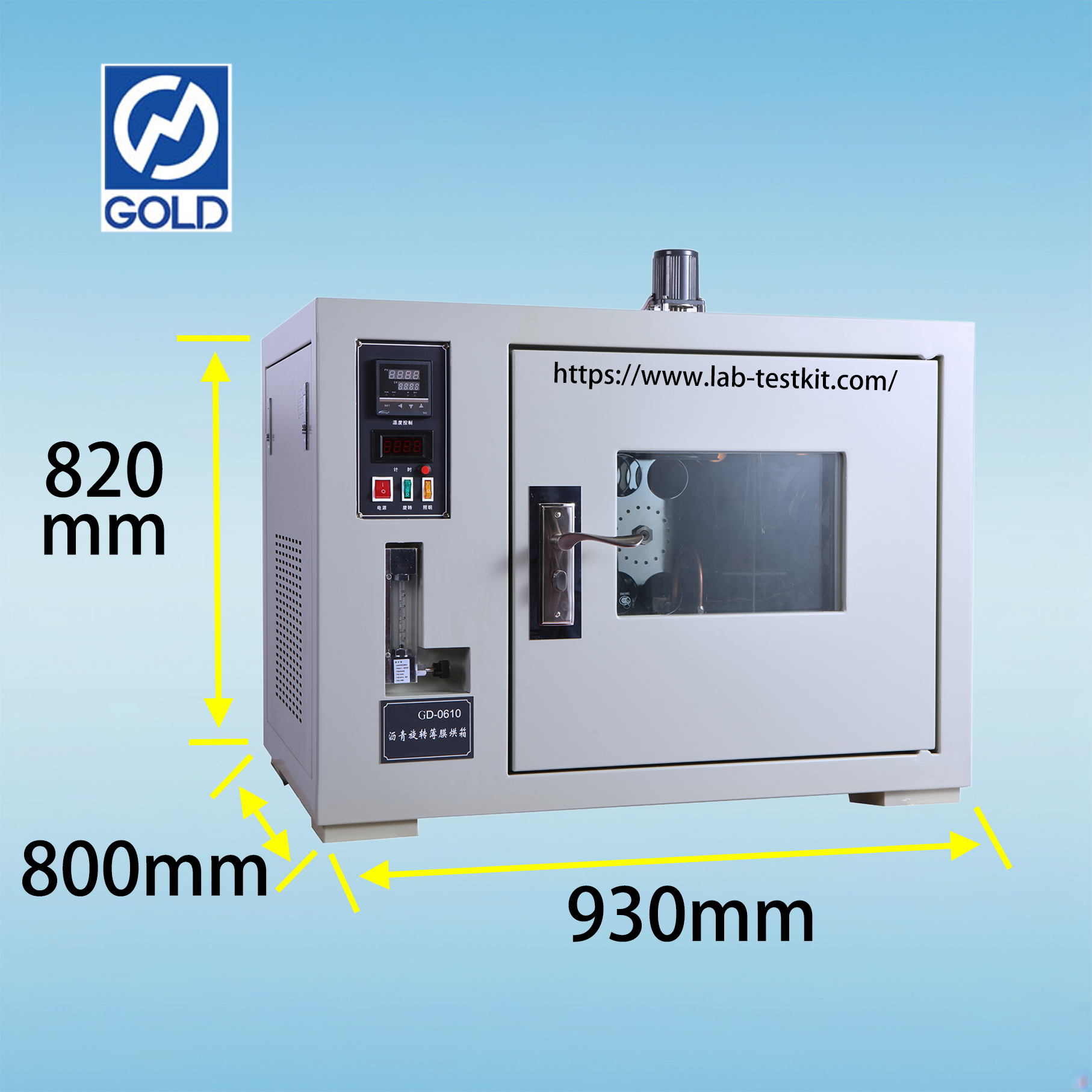

10 | البعد | 930mmx800mmx820mm |
صور تفصيلية:
الإسفلت رولنج فيلم رفيع فرن ASTM D2872
تم تصميم فرن الفيلم الرقيق المتداول للإسفلت وتصنعه وفقًا لمواصفات فرن الرقيقة من الإسفلت على مستوى الصناعة في جمعية جمهورية الصين JTJ052 وأساليب اختبار البيتومين والمخاليط البيتومينية لهندسة الطرق السريعة. إنه مناسب لتحديد فقدان الكتلة في فيلم رفيع على الطريق السريع بعد التسخين ، وتغيير الاختراق واللزوجة والليونة ونقطة الانهيار في بقايا الإسفلت بعد تسخين الفيلم الرقيق ، وذلك لتقييم أداء الشيخوخة للأسفلت.
إن فرن الفيلم الرقيق المتداول مناسب أيضًا لإجراء الاختبار وفقًا لـ ASTM D2872 "طرق اختبار لتأثير الحرارة والهواء على فيلم متحرك من الإسفلت (اختبار فرن الفيلم الرقيق) ".
مبدأ العمل:
يعتمد فرن فيلم الإسفلت بشكل أساسي على مبادئ تداول الهواء الساخن وتبخر الأفلام لتحقيق شيخوخة الإسفلت. هناك أجهزة التدفئة وأنظمة التهوية داخل الأداة. اجعل عينة الأسفلت في فيلم رفيع ووضعها على قرص دوار يقع داخل الفرن. يرفع جهاز التدفئة درجة حرارة الهواء داخل الفرن إلى درجة حرارة الاختبار المحددة (مثل 163 ℃) ، ويقوم نظام التهوية بدوران الهواء الساخن داخل الفرن. يتم تفجير الهواء الساخن بالتساوي على سطح فيلم الإسفلت ، مما تسبب في تبخر مكونات الضوء في الإسفلت وتشغيل التفاعلات الكيميائية مثل أكسدة الإسفلت ، ومحاكاة شيخوخة الإسفلت أثناء الاستخدام الفعلي (مثل التعرض طويل الأجل إلى أشعة الشمس وبيئات درجة الحرارة العالية على أسطح الطرق). مع زيادة وقت الاختبار (مثل 5 ساعات) ، تتغير الأسفلت تدريجياً وتتغير خصائصه الفيزيائية والكيميائية ، مثل انخفاض الاختراق وزيادة نقطة التليين.
ASTM D2872 : طريقة الاختبار القياسية لتأثير الحرارة والهواء على فيلم متحرك من موثق الإسفلت (اختبار فرن الفائل الرقيقة)
ما هو إجراء فرن الأغشية الرقيقة المتداول؟
يوفر إجراء فرن الأغشية الرفيعة (RTFO) المتداول (RTFO) محاكاة على المدى القصير المتقدم على المدى القصير لاختبار الممتلكات المادية. يتعرض موثق الإسفلت لدرجات حرارة مرتفعة لمحاكاة التصنيع والشيخوخة الموضعية. يوفر RTFO أيضًا مقياسًا كميًا للمتطايرة المفقودة أثناء عملية الشيخوخة.
الميزات الفنية الرئيسية:
1. يتكون فرن الفيلم الرقيق المتداول الإسفلت بشكل أساسي من جزء تحكم كهربائي ، وغرفة عمل للفرن ، وجهاز نقل ميكانيكي. تم تجهيز غرفة درجة الحرارة الثابتة بالإضاءة لتسهيل الملاحظة الخارجية لظروف العمل الداخلية.
2. ضاغط الهواء الكهرومغناطيسي ، نظام الحد من محرك الحد ، تلبية تدفق الهواء ومتطلبات سرعة القرص الدوار للاختبار.
3. يضمن أداة التحكم في درجة الحرارة الذكية أن تكون درجة حرارة الفرن تلبي المواصفات الفنية البالغة 163 ℃ ± 0.5 ℃ في غضون 10 دقائق بعد تثبيت العينة ، وفقًا لإجراءات الاختبار.
4. يتكون الفرن بشكل أساسي من جزء تحكم كهربائي ، وغرفة عمل للفرن ، وجهاز نقل ميكانيكي. تم تجهيز غرفة درجة الحرارة الثابتة بالإضاءة لتسهيل الملاحظة الخارجية لظروف العمل الداخلية.
5. ضاغط الهواء الكهرومغناطيسي ، نظام الحد من المحرك ، تلبية تدفق الهواء ومتطلبات سرعة القرص الدوار للاختبار. يضمن أداة التحكم في درجة الحرارة الذكية أن تكون درجة حرارة الفرن تلبي المواصفات الفنية البالغة 163 ℃ ± 0.5 ℃ في غضون 10 دقائق بعد تثبيت العينة ، وفقًا لإجراءات الاختبار.
المواصفات الفنية الرئيسية:
1 | مزود الطاقة | AC （220 ± 10 ٪） V ، 50Hz |
2 | إجمالي استهلاك الطاقة | 2.6 كيلو واط |
3 | درجة حرارة العمل | 163 ℃ |
4 | دقة التحكم في درجة الحرارة | ± 0.5 ℃ |
5 | سرعة الدوران من لوحة الدوران | (15 ± 0.2) ص /دقيقة |
6 | معدل تدفق الهواء | (4000 ± 200) مل /دقيقة |
7 | وحدة التوقيت | تنبيه في 85 دقيقة |
8 | درجة الحرارة المحيطة | (15 ~ 35) ℃ |
9 | الرطوبة النسبية | ≤85 ٪ |
10 | البعد | 930mmx800mmx820mm |
صور تفصيلية:
