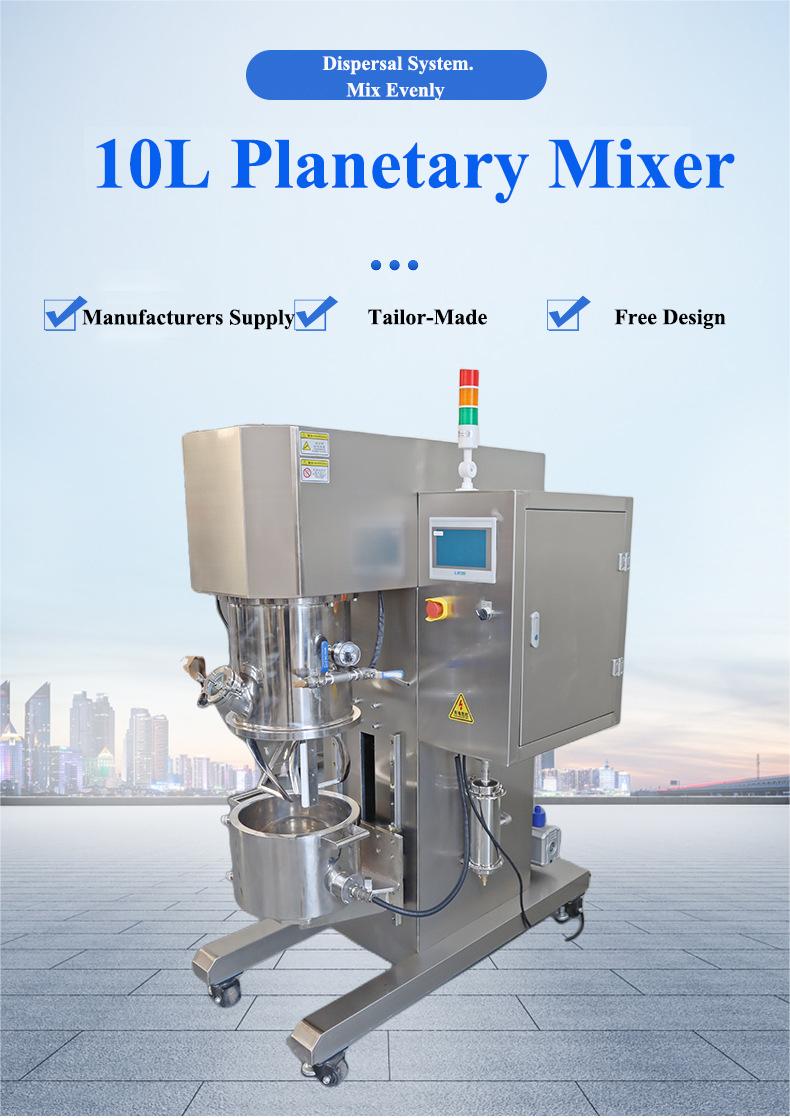

المعلمات الفنية التفصيلية لخلاط الكوكب الفراغي المزدوج

1-2 الهيكل الأساسي

A. نوع رفع الوعاء الكهربائي ، RV40.

ب. القياس المباشر الواحد لوضع درجة حرارة المادة

جيم عمود مزدوج التحريك + عمود تشتت + جدار الكشط

1-3 برميل (دلو المحرض)

A. حجم التصميم: 13.5L ؛ الحجم الفعال: 10L.

المواد: SUS304 ؛

جدار الحاوية مصقول المرآة بعد عملية الدوران لضمان استدارة جيدة ؛

مستوى الحافة العلوية من برميل الخلط يناسب شفة جسم البرميل العلوي.

الجزء السفلي من البرميل مع G1 "(DN20) صمام كرة التفريغ 1

قطر جسم البرميل: 280 مم عمق: 220 مم

1-4 برميل العلوي (غطاء غلاية)

A. المواد: SUS304.

ب. مسحوق/سائل الجرعات النطاط ، والذي يمكن تشغيله وإيقافه بسرعة ؛ 1 الأضواء. 2 نوافذ صغيرة (منفذ دائرة الضوء وثقب المراقبة) ، محفوظة مقياس ضغط الفراغ ، وغيرها من الاتصالات اللازمة (الفراغ/التفريغ/النسخ الاحتياطي).

1-5 مبدأ الخلط

يتم الجمع بين قرصين غير مركزيين مثبتان على المحور اللامركزي عالي السرعة مع تصميم الفجوة المنخفضة لملاط التحريك المزدوج ، بدون بقع عمياء. تتدفق المجاذيف المنخفضة ذات الطبقات المنخفضة بحركة تداخل أعلى وحركات الدورة الدموية العلوية والسفلية/اليسارية واليمنى ، بالإضافة إلى تأثيرات تشتت القص عالية السرعة للأقراص المشتتة مع مجداف الخلط الكوكبي للتأكد من تشتت المواد وخلطها بالكامل.

1-6-1 الثورة المدارية/المحرض ومحرك التردد المتغير ، المخفض

الكمية: مجموعة واحدة ؛

قوة المحرك: 1.5kw ؛.

مع وحدة تحكم سرعة محول التردد تتطابق مع المحرك.

مطابقة المخفض ، نسبة الحد من حوالي i = 40.26 ، معامل FA = 1.55.

1-6-2A. سرعة دوران الكواكب

السرعة: 0-65 دورة في الدقيقة/دقيقة ، قابلة للتعديل

1-6-2B مكشطة

الكمية: 1 مجموعة ؛

مادة تجريف الجدار: SUS304 و TEFLON ؛ بما يتفق مع سرعة دوران الكوكب.

1-6-3. القيمة المرجعية الفجوة (اختياري)

A. التسامح من خلط اللب وخلط مجداف ： 6 ± 2 مم ؛.

B. التسامح من خلط اللب والقاع: 2 ~ 6mm ؛

C. التسامح من خلط اللب وجدار البرميل: 5 ± 1.5mm ؛

1-7-1 تحريك العمود / سرعة اللب التحريك

السرعة: 0-170 دورة في الدقيقة/دقيقة ، قابلة للتعديل

1-7-2 يثير اللب

المواد: SUS304 ؛

B. الكمية: 2pcs (المجموعة).

1-7-3 حدد شكل اللب التحريك

المعيار: نوع تويست

1-8-1 محرك التشتت

الكمية ： مجموعة واحدة ؛

قوة المحرك: 1.5kw.

C. مع المحرك لمطابقة حاكم محول التردد 1.5kw

1-8-2 سرعة التشتت (الدوران)

السرعة 0-1400 دورة في الدقيقة.

السرعة الخطية 4.3m/s

1-8-3 مهاوي التشتت والقرص

المواد: SUS304 ؛.

يتم تثبيت قرصين متشترين على عمود التشتت ، يتم تفعيل المواضع من بعضها البعض لضمان تفريق/تحريك أفضل.

قطر القرص المشتت: 50 مم ؛

1-9. رفع (وعاء) ：

أ. المصعد الكهربائي: مع دليل خطي ، مع جهاز تحديد المواقع ؛ تحديد المواقع آمنة وموثوقة.

ب. رفع محرك الطاقة: rv400.37kw

1-10 نظام فراغ

يمكن إجراء عملية الخلط والتشتت في فراغ ؛؛ درجة الفراغ: ≤-0.096mpa.

مضخة فراغ

الختم الديناميكي: الختم الميكانيكي ؛ ختم ثابت: O-Ring.

مواد الختم: الختم الديناميكي هو PTFE و Fluororubber مجموعة. الختم الثابت هو فلوروروببر.

إصرار الضغط لمدة 4 ساعات ، والطين أو تحت حالة الحفاظ على الضغط دون تسرب الزيت في برميل الملاط

1-11 نظام تحديد المواقع

A. مع جهاز ضبط المواقع وجهاز القفل ، يمكنه وضع برميل الخلط والبرميل العلوي ووقاية الدوران بدقة.

ب. يتم تنسيق محطة وضع الشفة تحت البرميل بدقة مع برميل التحريك للتأكد

1-12 خزانة توزيع الطاقة

يتم عرض جهاز الفراغ ، والتحكم في سرعة تحويل التردد ، وشاشة درجة الحرارة (التحكم) ، والأضواء ، ورفع التشغيل ، وإيقاف التشغيل في حالات الطوارئ ، وتشغيلها في خزانة توزيع الطاقة.

1-13 عملية آمنة

A. بالاعتماد على محرك التردد المتغير وحد مفتاح السفر ، يضمن مسار التحكم المصمم خصيصًا أن يتم إيقاف البرميل العلوي تلقائيًا بعد أن يرتفع إلى الموضع المحدد.

ب. خلال عملية ارتفاع البرميل العلوي ، لا يمكن بدء تشغيل الجهاز والتشتت جزءًا. وبالمثل ، عندما يتم نقل الماكينة وخلطها ، لا يمكن ارتداد البرميل العلوي ولا يمكن فتح برميل الخلط.

باستخدام تصميم الدائرة مثل مفتاح القرب ، فإنه يضمن أنه لا يمكن رفع أجزاء العمل الكوكبية تحت حالة الفراغ.

يمكن أن يمنع تصميم الخزان الخاص بالفراغ الخاص بفعالية زيت المضخة الفراغ من العودة إلى برميل الخلط.

1-14 مركزية

جهد العمل/التردد: 380V/50Hz/3Phase. الجهد السيطرة: 220 فولت.

1-15 الأبعاد الشاملة

1260*570*1340mm

1-16 الوزن

حوالي 430 كجم
