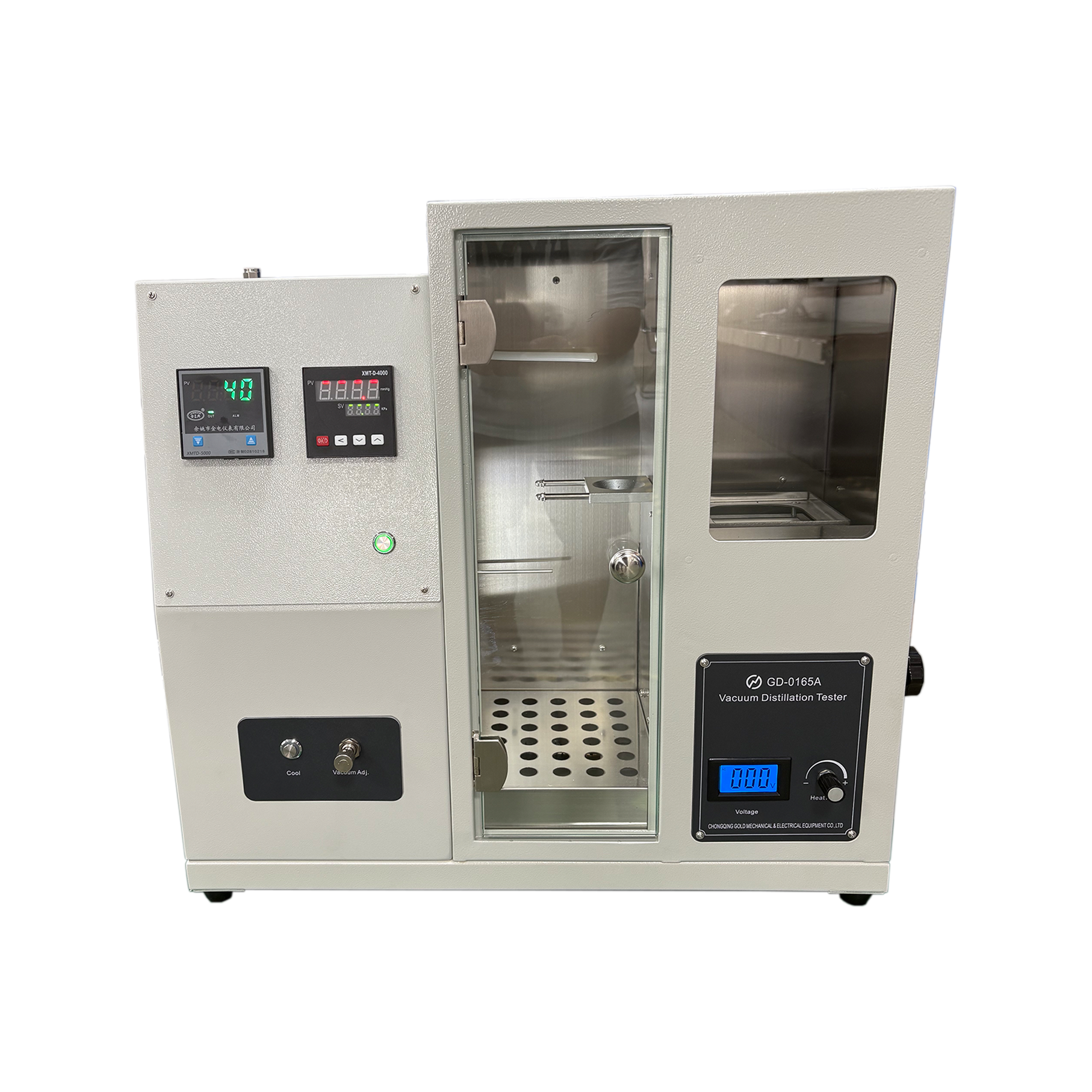

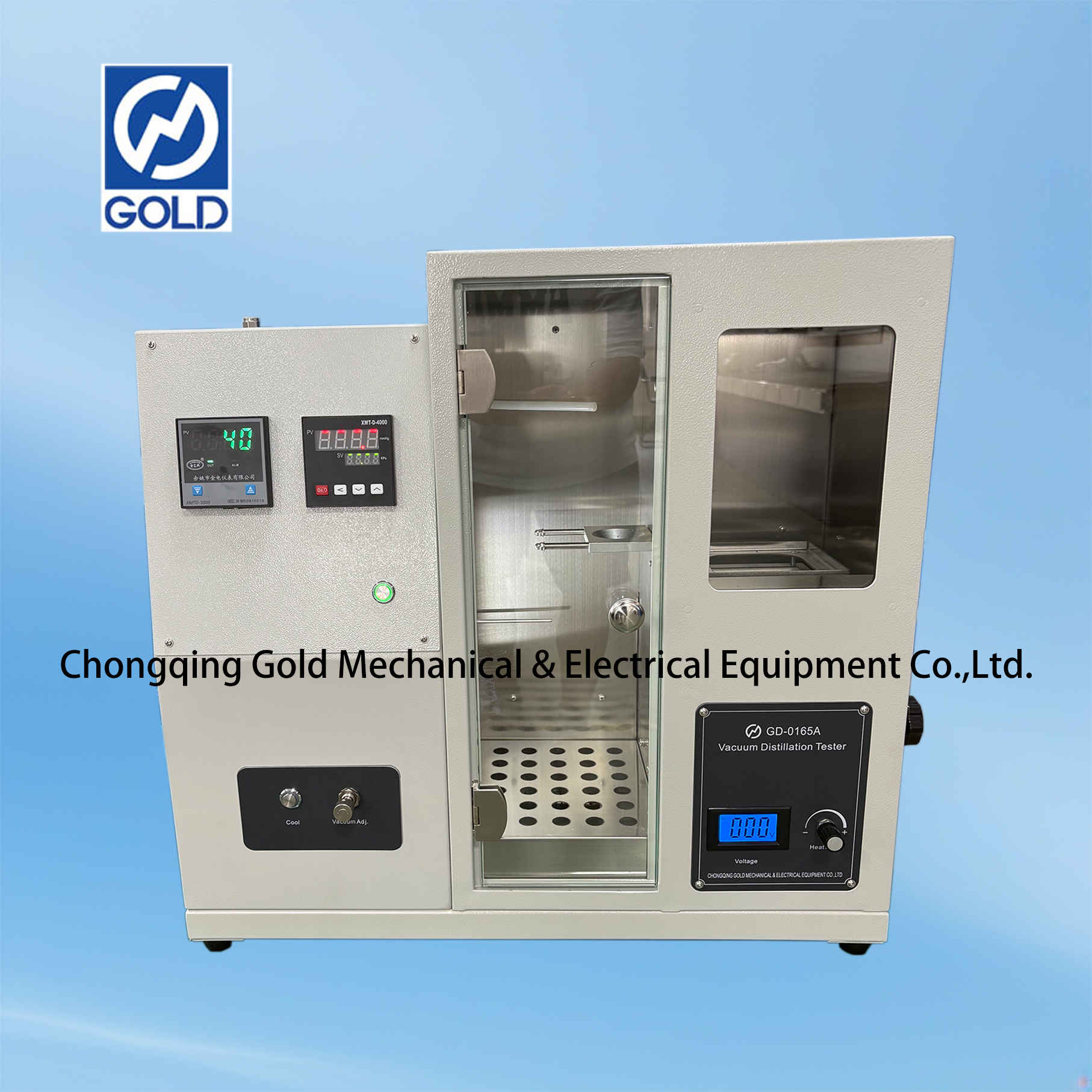

جهاز التقطير الفراغي ASTM D1160 (العرض الرقمي)

جهاز التقطير الفراغ (العرض الرقمي)

تم تصميم جهاز التقطير الفراغي هذا وتصنيعه وفقًا لطريقة الاختبار القياسية ASTM D1160 لتقطير المنتجات البترولية عند انخفاض الضغط ، ومناسبة لتحديد نطاق التقطير في منتجات البترول عالية الغليان مثل زيت الشمع وزيت التشحيم.

التكوين الهيكلي:

1. اتصال الفراغ والموصل: قم بتوصيل مضخة الفراغ.
2. منظم الفراغ: اضبط درجة الفراغ.

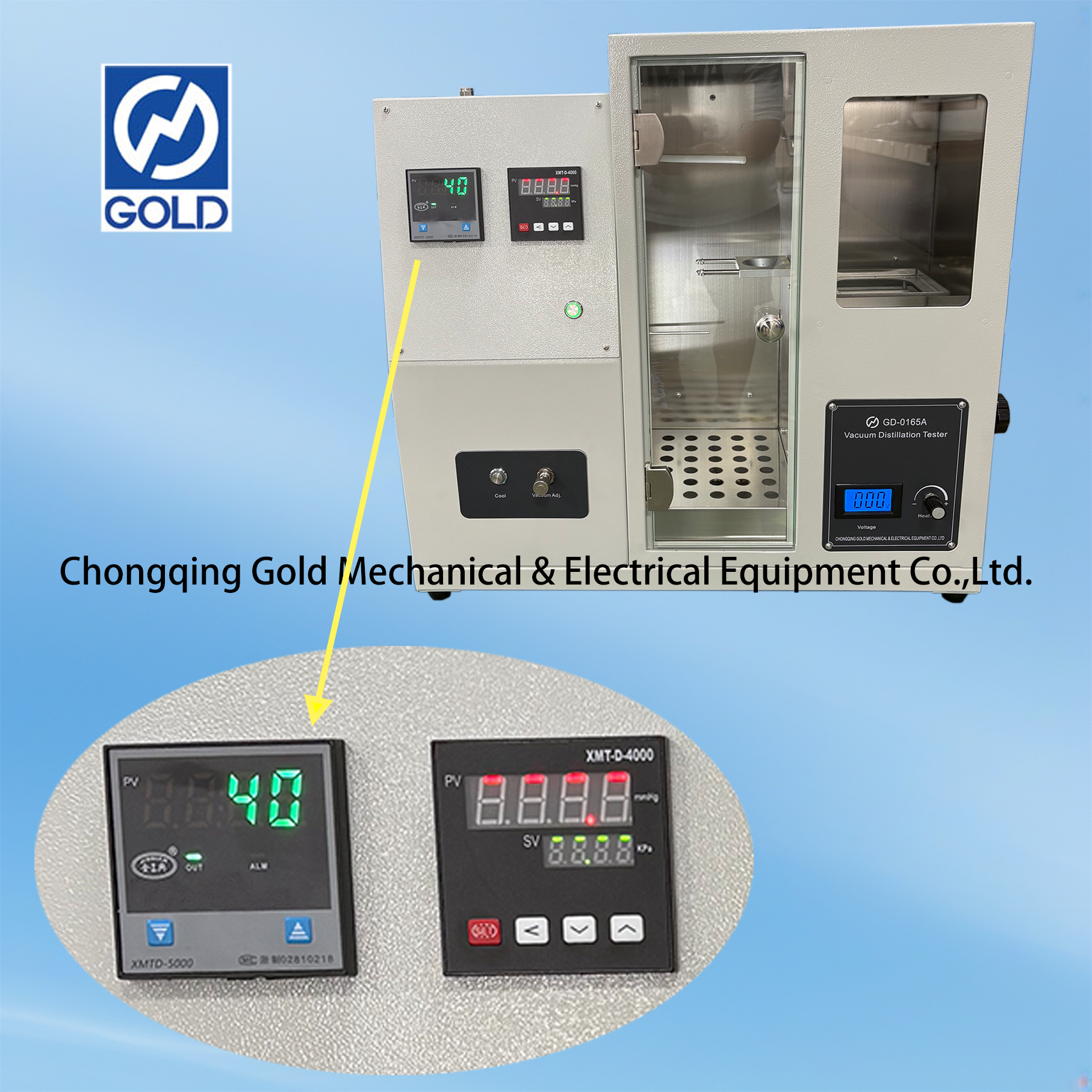

3. مقياس الضغط الرقمي: يعرض قيمة ضغط الفراغ.
4. الإضاءة: الإضاءة في الاستوديو.
5. الباب الزجاجي: الجزء الداخلي من الباب هو حمام هواء القياس. افتح هذا الباب لعملية الاختبار.
6. فرن التدفئة: فرن التدفئة الكهربائية.
7. قارورة التقطير: يتم وضع العينة المدمجة على فرن التدفئة.
8. مقياس الحرارة: مقياس حرارة أنبوب زجاجي ، مدرج في قارورة التقطير.
9. لوحة تثبيت قارورة التقطير: تم تثبيت رقبة قارورة التقطير مع شريط التثبيت أسفل لوحة التثبيت ، ولم يتم تخفيض قارورة التقطير عندما تم تخفيض الفرن الكهربائي.
10. مقبض رفع الفرن: على الجانب الأيمن من الأداة ، يتم استخدامه لضبط ارتفاع الفرن.
11. مضخة الفراغ: مضخة فراغ خارجية تستخدم لإزالة الضغط أثناء اختبار الأداة.
12. واجهة أنابيب اتصال المضخة الفراغ: إنها مضخة فراغ متصلة بنظام فراغ الصك.
13. جدول التحكم في درجة الحرارة: يتحكم في درجة حرارة أسطوانة الهواء في أسطوانة المتلقي.
14. مستشعر درجة الحرارة: مستشعر الكشف عن درجة الحرارة من مقياس التحكم في درجة الحرارة.
15. أسطوانة المتلقي: حجم 100 مل ، وتلقي نواتج التقطير.
16. الفولتميتر: يوضح حجم جهد التدفئة ، والذي بدوره يعكس مستوى قوة التدفئة.
17. مفتاح الإضاءة: قم بتشغيل هذا التبديل ويتم تشغيل ضوء غرفة العمل.
18. مفتاح التبريد: قم بتشغيل هذا المفتاح ويعمل مروحة التبريد.
19. مفتاح الطاقة: قم بتشغيل هذا المفتاح ويتم تشغيل الأداة.
20. مقبض تعديل التدفئة: اضبط جهد العمل للفرن.

المواصفات الفنية الرئيسية والمعلمات:

تفاصيل المنتج عرض  جهاز التقطير الفراغي:
