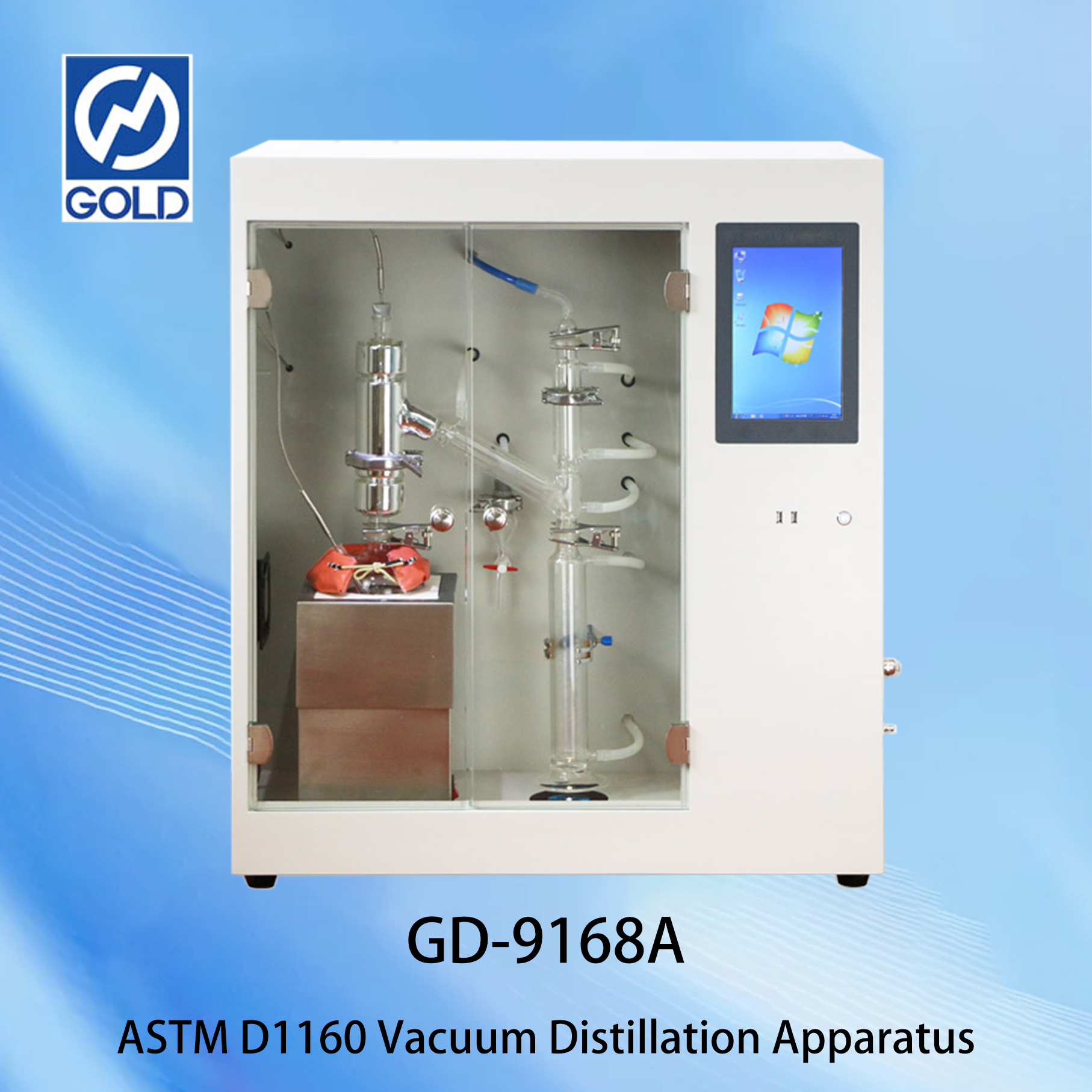

GD-9168A
GOLD
المواصفات الفنية الرئيسية:
مزود الطاقة | AC (220 ± 10 ٪) ، V 50Hz |
إجمالي استهلاك الطاقة | ≤1800W |
قوة فرن التسخين القلاع | (0 ～ 500) W (قابل للتعديل باستمرار) |
| نطاق التحكم في درجة الحرارة للمياه المتداولة المكثف | درجة حرارة الغرفة +5 ℃ （أدنى 30 ℃ ℃ ～ 80 ℃ ± 3 ℃ ， قابلة للتعديل بشكل مستمر |
وضع العمل البارد في فخ ودرجة الحرارة | تبريد أشباه الموصلات ، أدنى درجة حرارة: ≤-40 ℃ |
| إعداد الضغط المطلق | 2mmhg 、 5mmhg 、 10mmhg 、 20mmhg 、 50mmhg |
نطاق قياس الضغط المطلق | (2.00 ～ 170.00) MMHG ، ثابت تلقائي |
| دقة السيطرة على الضغط المطلق | الضغط <1kpa (7.5mmhg) ، الدقة <0.01kpa (0.075mmmhg) ضغط 1 كيلو باسكال (7.5mmhg) ، دقة ≤1 ٪ من الضغط المطلق |
بيئة العمل | درجة الحرارة المحيطة. 15～35℃ ， rh ： <85 ％ |
| البعد | 800 مم × 500 مم × 900 مم （L × W × H） |
وزن صافي | 61 كجم |
الميزات الرئيسية:

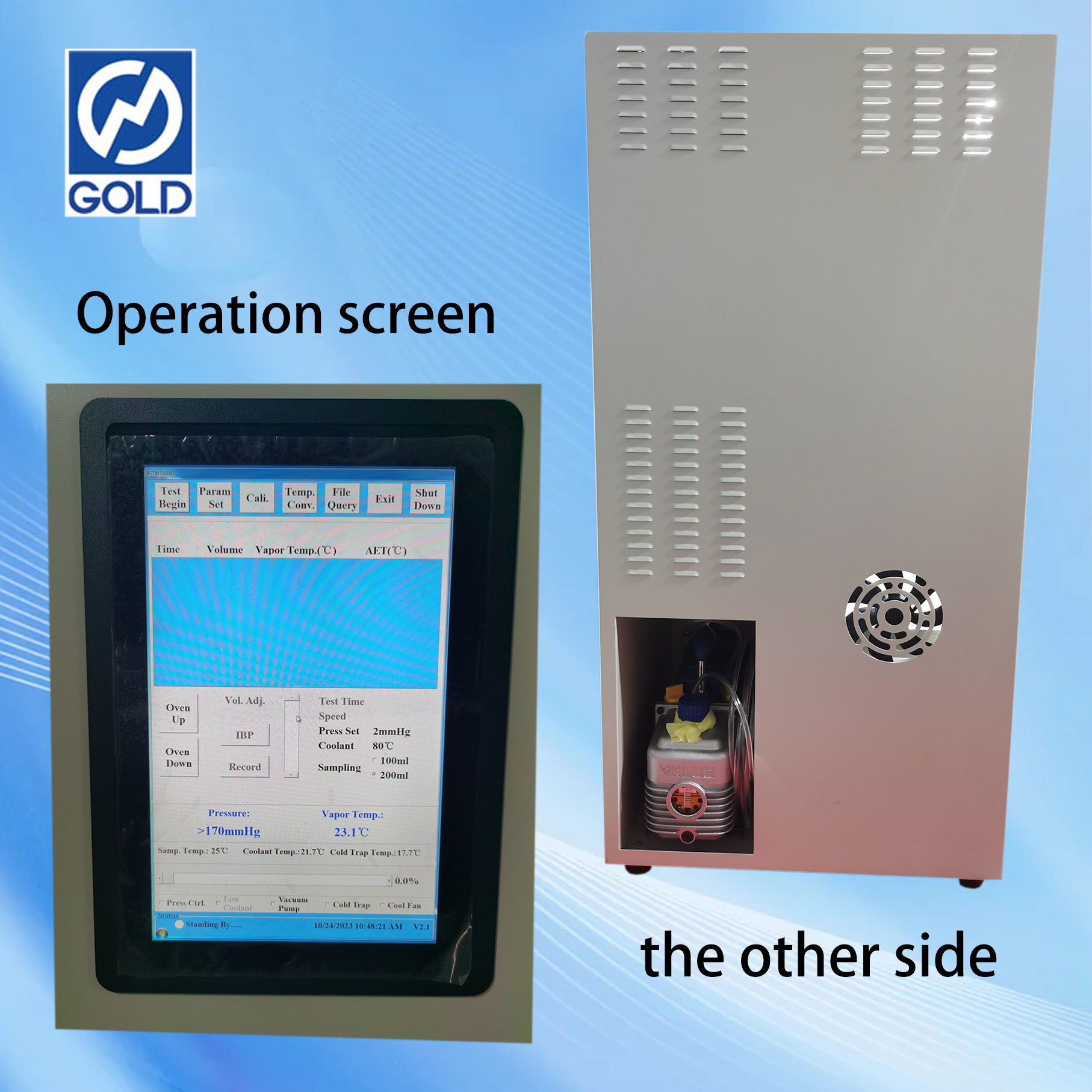

تم تشكيل واجهة Man-Machine الودية بواسطة IPC مع شاشة لمس ملونة LCD المدمجة 10.1 بوصة ، و 1280 × 800 نقطة في البوصة ، ومفهوم التصميم المتقدم. يمكن للمستخدم التعرف على الوضع الحالي للأداة في الوقت الفعلي ، ويشعر بالراحة للقيام بجميع أنواع العمليات. يمكن أن تساعد عملية الاختبار والتلميحات المختلفة التي صممها النظام المستخدمين على تشغيل الأداة بشكل صحيح وجعل التجربة تسير بسلاسة.
نظام التحكم في درجة الفراغ: يتم التحكم في درجة الفراغ بواسطة النظام تلقائيًا. يمكن الحفاظ على الفراغ العالي والاستقرار العالي للنظام أثناء الاختبار. نطاق الإعداد للفراغ هو 2 ～ 50 مم زئبق. يتم عرض ضغط الفراغ في الرقمية ، تشير دقة التحكم إلى النقطة 8 دقة التحكم المطلق في الضغط في الفهارس والمعلمات.
هناك فخ بارد مدمج في الأداة. يتبنى تقنية تبريد أشباه الموصلات. هيكل جهاز التبريد صغير ومضغوط.
يمكن للنظام تحويل درجة حرارة الاختبار تلقائيًا إلى درجة حرارة الضغط العادية وفقًا للضغط الحالي لنظام الفراغ. يمكن تخفيف المستخدم من البحث عن الجدول ، ولكنه أيضًا يحسن دقة التحويل.
نظام تدوير مياه التبريد: يمكن للنظام التحكم تلقائيًا في درجة حرارة ماء التبريد عند درجة حرارة الإعداد مع نطاق ± 3 ℃. بعد الاختبار ، سوف يتدفق مياه نظام الدورة الدموية إلى خزان المياه. تم تجهيز الخزان بنافذة مراقبة على مستوى السائل وفتحة تدفق لتجنب الإفراط في الضغط على الماء. تم تجهيز الخزان أيضًا مفتاح المستوى السائل ، وسوف يرفض تسخين أو بدء نتوء الماء بدون ماء.
يمكن ضبط قوة التدفئة لقارورة التقطير مع شاشة اللمس. يتم عرضه على الشاشة في وضع شريط التمرير. يمكن تعديله في أي وقت ودقة 0.5 ٪.
نظام التحكم في منصة الرفع الكهربائي ، يمكن للمستخدم التحكم في منصة الرفع لأعلى وأسفل وتوقف عن طريق الضغط على الزر على الشاشة. تضمن الوظيفة المدمجة لأعلى وحد منخفض سلامة أداة الزجاج.
يعمل نظام الاستيلاء الأوتوماتيكي المدمج على النحو الوارد أدناه. يجمع الفخ البارد بخار الزيت أثناء الاختبار. بعد الاختبار ، مع زيادة درجة حرارة فخ البرد ، سيتم تسييل بخار الزيت ويتدفق تلقائيًا إلى زجاجة الاستيلاء على المستخدم ليخرجه المستخدم وقياسه.
تم تجهيز القارورة والأسطوانة القياس بأضواء خاصة للمراقبة وقراءة البيانات بسهولة.
تم تجهيز النظام بمنفذ النيتروجين. عند الانتهاء من الاختبار ، سيذكر النظام المستخدم بفتح صمام منفذ النيتروجين لتجنب الخطورة الناتجة عن إدخال الهواء في نظام الفراغ. يمكن أن يؤمن سلامة جميع النظام.
باستخدام مكبس مفتاح واحد ، يمكن للمستخدم تسجيل نقطة التقطير الأولية ووقته ، أو درجة حرارة الاسترداد ووقت حجم الاسترداد الحالي.
سيتم حفظ بيانات الاختبار ويمكن إنشاء تقرير الاختبار تلقائيًا. وأيضًا يمكن نقل البيانات من خلال قرص U ، أو التواصل مع الطابعة من خلال واجهة USB ، وطباعة تقرير الاختبار مباشرة.
بعد الاختبار ، سيبدأ النظام مروحة التبريد تلقائيًا ، وخفض منصة الرفع لجعل الفرن يترك القارورة ، ويقلل بسرعة من درجة حرارة الفرن والقارورة ، وقص وقت الانتظار.
بنية الباب الزجاجي المزدوج الفتح ، يمكن رؤية عملية الاختبار بوضوح.
مجموعة كاملة ووثائق تقنية:
| لا. | وصف | كتي. | ملاحظة |
| 1 | موضوع الصك | 1 | |
| 2 | عثرة الفراغ （2L） | 1 | مثبت في الأداة |
| 3 | قارورة التقطير المقاومة للحرارة | 2 | |

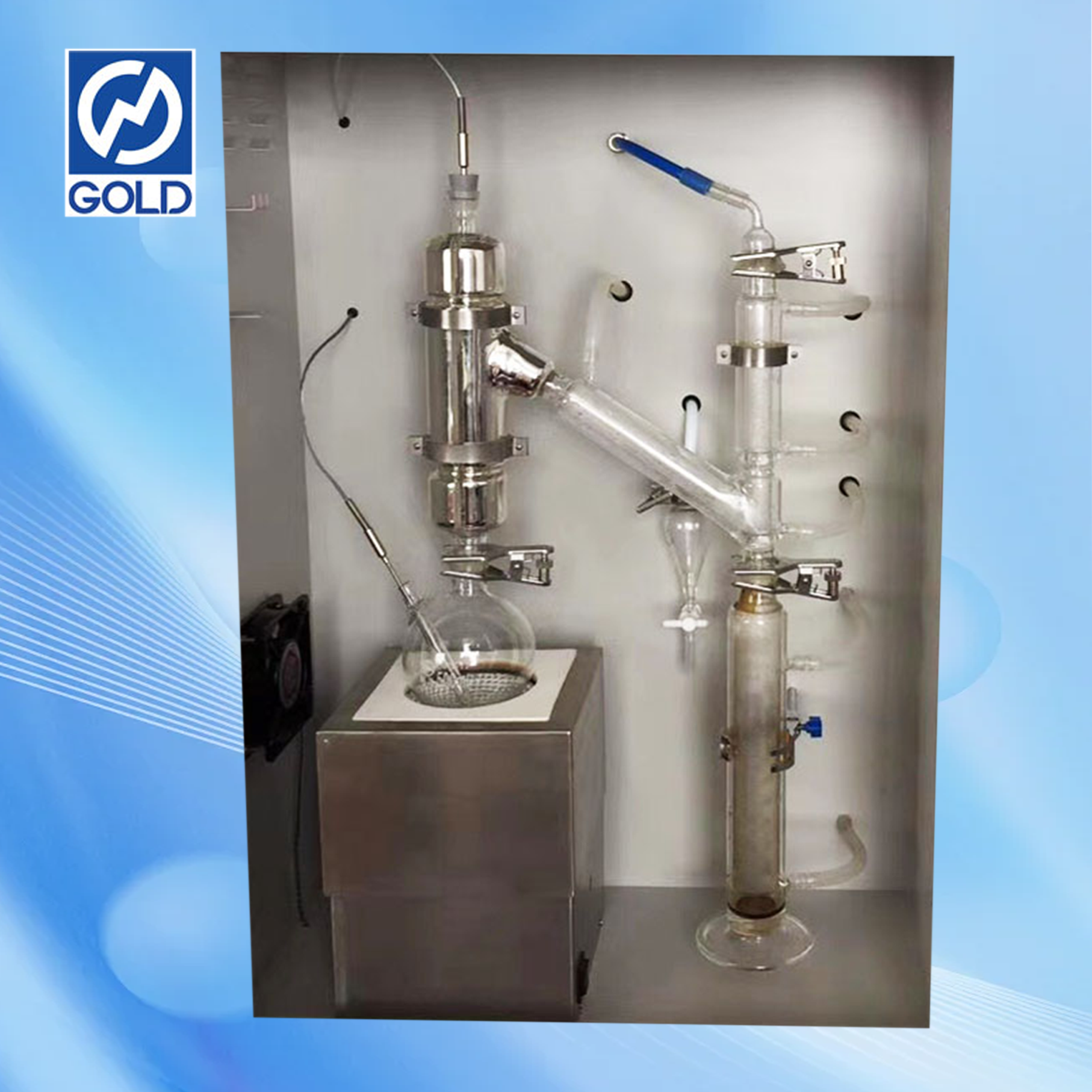

| 4 | تجميع عمود تقطير جاكيت الفراغ والمستقبل | 1 | على الصك |
| 5 | مشبك فم الطحن | 3 | على الصك |
| 6 | سلسلة إسقاط | 1 | |
| 7 | قمع | 1 | لاستخدام المياه إضافة |
| 8 | أنبوب السيليكون （Φ8 × φ6mm ， 1M） | 1 | لاستخدام أنابيب الفائض واستخدام صمام التصريف |
| 9 | أنبوب PU （φ6 × φ4mm ， 4M） | 1 | لتوصيل أسطوانات النيتروجين |
| 10 | فراغ ختم الشحوم | 1 | لاستخدام ختم الفم الطحن الزجاجي |
| 11 | تركيبات تصحيح الضغط （تضمين قابس inrubber وأنبوب ф6PU） | 1 | لاستخدام تصحيح الضغط |
| 12 | سترة قارورة معزولة | 1 | |
| 13 | زيوليت （أنبوب البورسلين） | 1 | لاستخدام الاختبار |
| 14 | محول طحن （الزجاج | 1 | |
| 15 | Aurilave | 1 | لتجفيف استخدام الماء |
صور تفصيلية:
