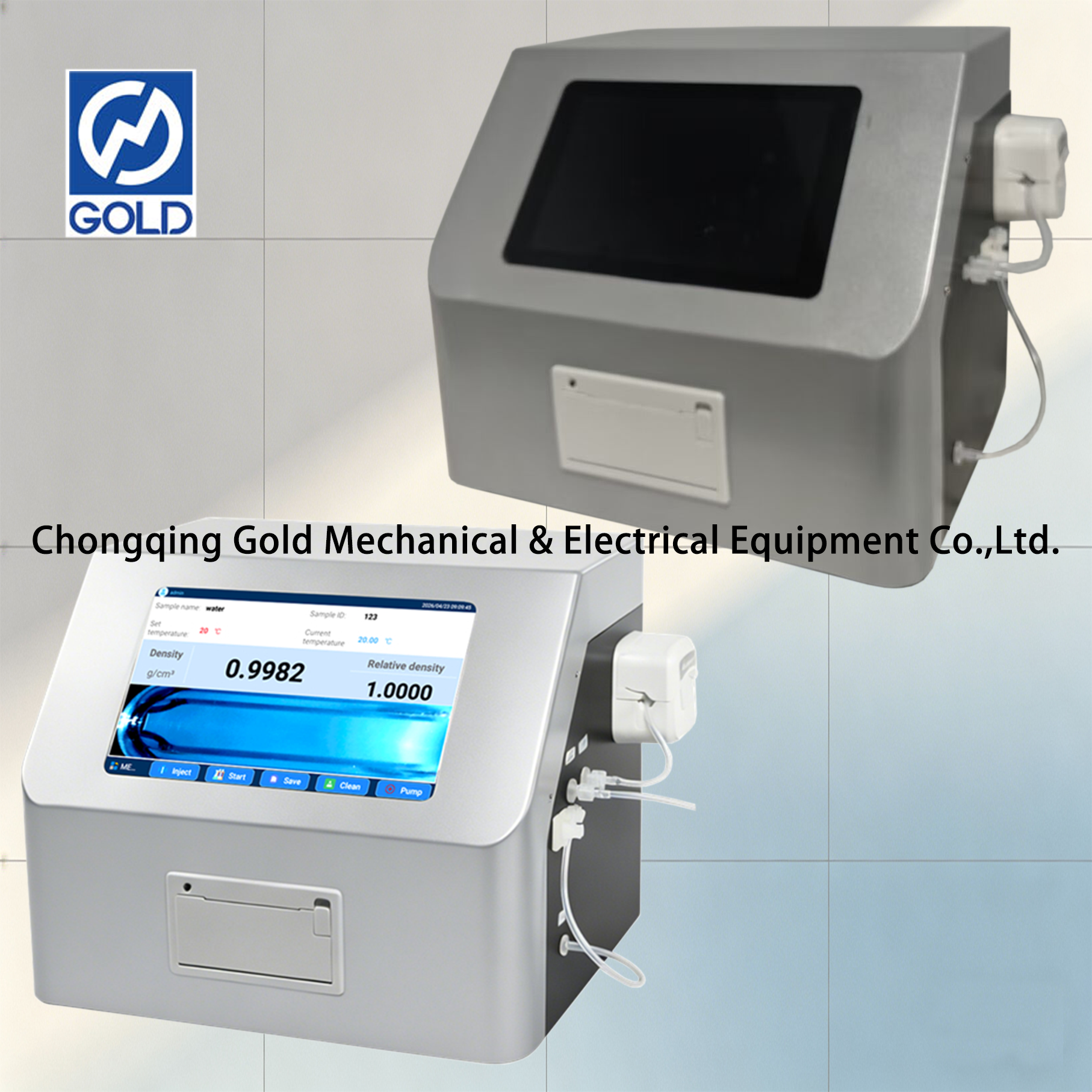

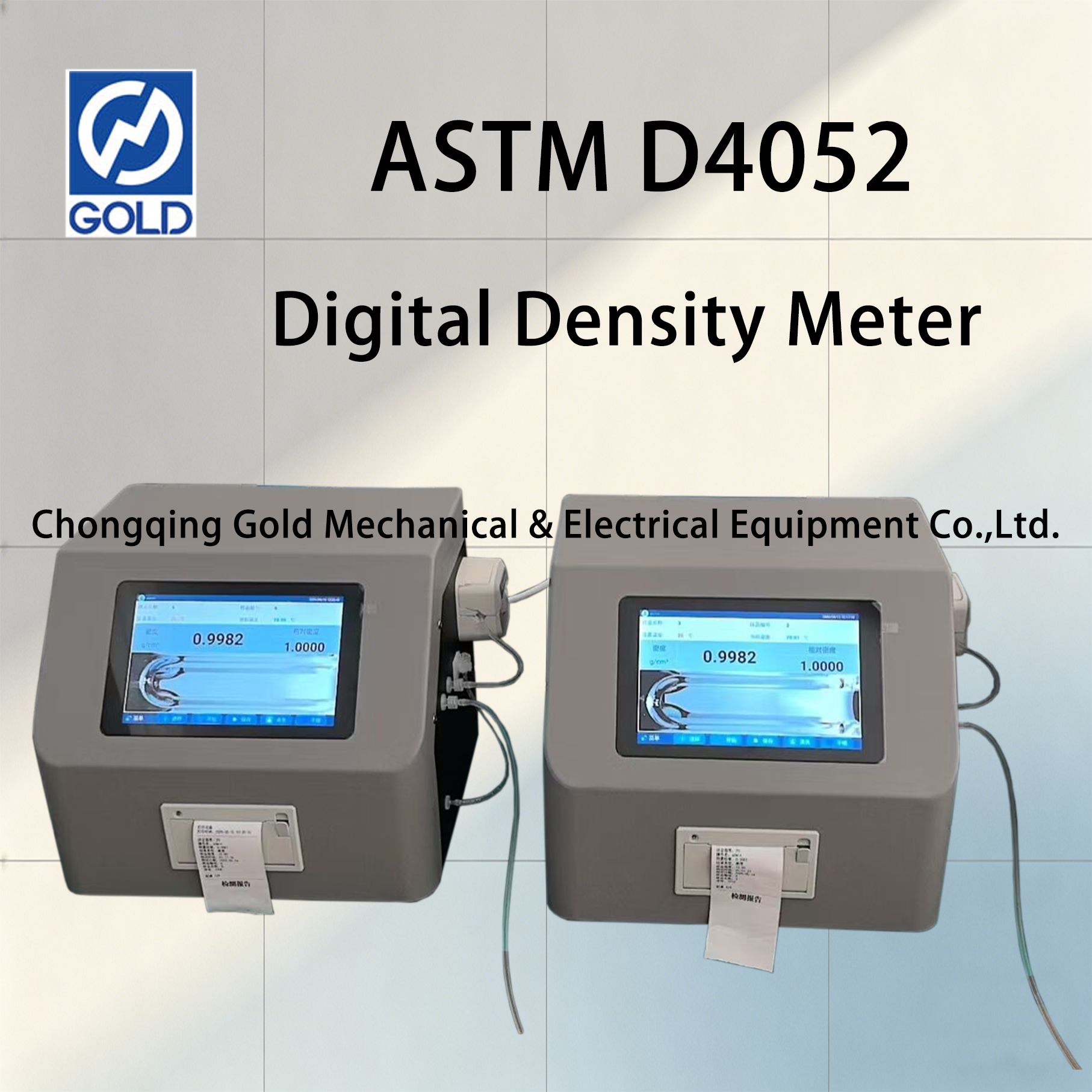

ASTM D4052 مقياس الكثافة الرقمي الأوتوماتيكي للسوائل

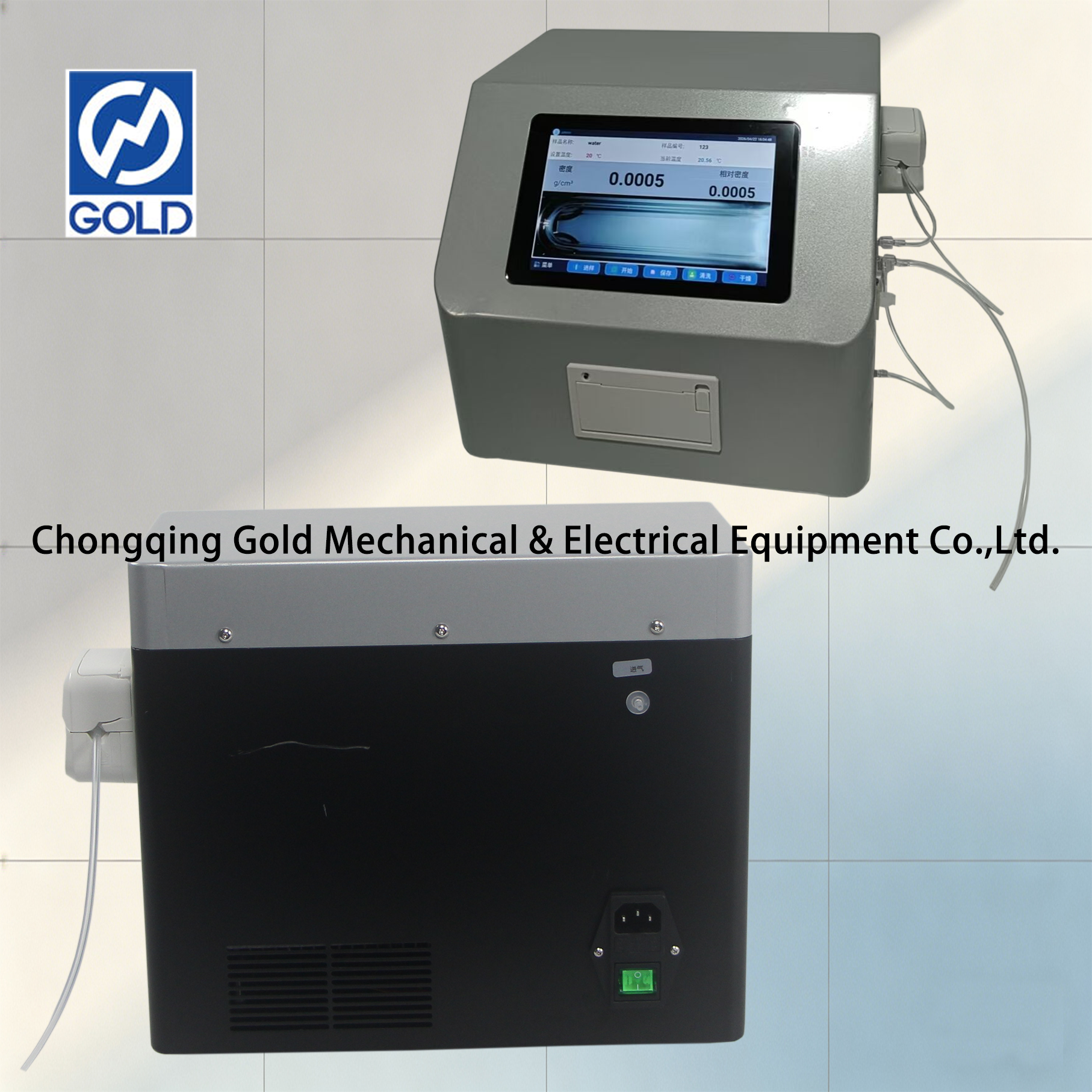

مقياس الكثافة الرقمي التلقائي للسوائل

يستخدم مقياس الكثافة الرقمي التلقائي طريقة التذبذب على شكل حرف U في جوهره، ويتضمن التحكم الدقيق في درجة الحرارة ويدعم تحميل العينات وتفريغها وتنظيفها تلقائيًا. تم تصميمه خصيصًا للبترول والسوائل، فهو يقوم تلقائيًا بحساب الكثافة والكثافة النسبية والجاذبية API، مع مطابقة النتائج لمتطلبات المعيار الدولي ASTM D4052.

المبدأ الأساسي:

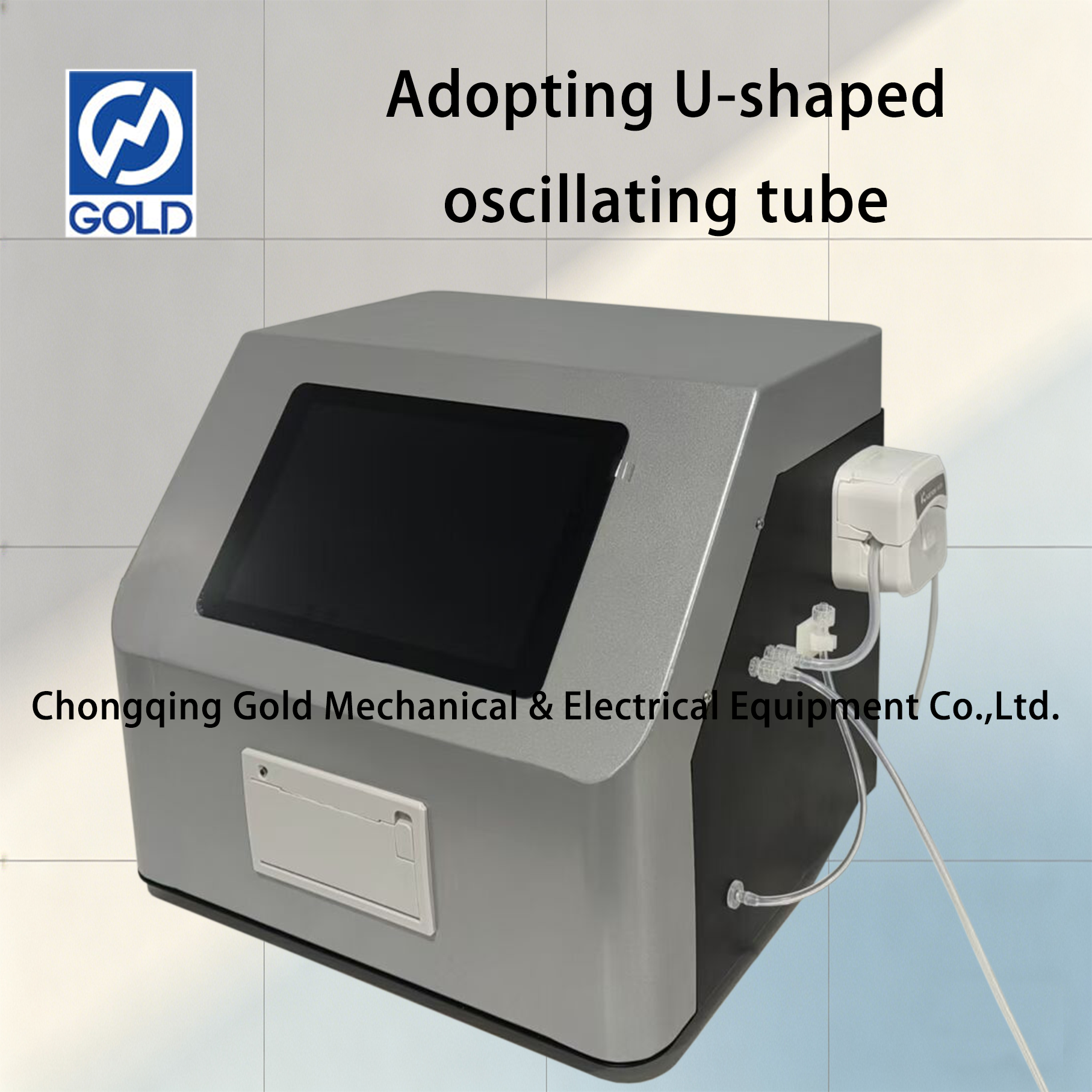

يعتمد مقياس الكثافة الرقمي للسوائل مبدأ رنين الأنبوب المتذبذب على شكل حرف U. يعمل الأنبوب الزجاجي على شكل حرف U كغرفة تذبذب مرنة، وبعد ملؤه بحجم ثابت من السائل المراد قياسه، يتم تطبيق إشارة الإثارة بواسطة وحدة الإثارة الكهرومغناطيسية لتسبب الأنبوب على شكل حرف U في إنتاج تذبذب رنين حر؛ يتم تحديد فترة التذبذب من خلال كتلة السائل داخل الأنبوب - كلما زادت كثافة السائل، زادت الكتلة الإجمالية، وكلما طالت فترة التذبذب. يجمع الجهاز فترة التذبذب من خلال أجهزة استشعار عالية الدقة، ويدخلها في صيغة المعايرة المحددة مسبقًا، ويحسب ويخرج قيمة كثافة السائل تلقائيًا.

الميزات:

1. وحدة القياس (المكون الأساسي): (1) أنبوب متأرجح على شكل حرف U: مصنوع من مادة زجاج البورسليكات المقاومة للحرارة العالية، بسمك جدار يتراوح من 0.8 إلى 1.2 مم، مصمم بدون زوايا ميتة لسهولة التنظيف واستبدال العينة؛ (2) وحدة الإثارة الكهرومغناطيسية: استخدام ملفات كهرومغناطيسية عالية التردد مع كثافة إثارة مستقرة لضمان الرنين المستقر للأنبوب على شكل حرف U؛

2. وحدة التحكم: يستخدم مقياس الكثافة الرقمي معالجًا دقيقًا مدمجًا بتردد رئيسي يبلغ ≥ 1 جيجا هرتز، ومجهز بالحصول على البيانات وحساب الخوارزمية والتحكم في المعلمات ووظائف الاتصال، ويدعم إعدادات المعلمات المتعددة (وضع القياس، ودرجة الحرارة الثابتة، ومعلمات المعايرة، وما إلى ذلك)، وسرعة الاستجابة ≥ 10 مللي ثانية، مما يضمن كفاءة القياس.

3. وحدة درجة الحرارة الثابتة: يعتمد مقياس الكثافة للسوائل تقنية Peltier لدرجة الحرارة الثابتة، جنبًا إلى جنب مع مستشعرات درجة الحرارة عالية الدقة (الدقة 0.01 درجة مئوية)، مع نطاق درجة حرارة ثابت يتراوح من 5 إلى 45 درجة مئوية واستقرار التحكم في درجة الحرارة بمقدار ± 0.02 درجة مئوية، مما يزيل بشكل فعال تأثير درجة الحرارة على كثافة السائل وتشوه الأنبوب على شكل حرف U، مما يضمن تكرار القياس.

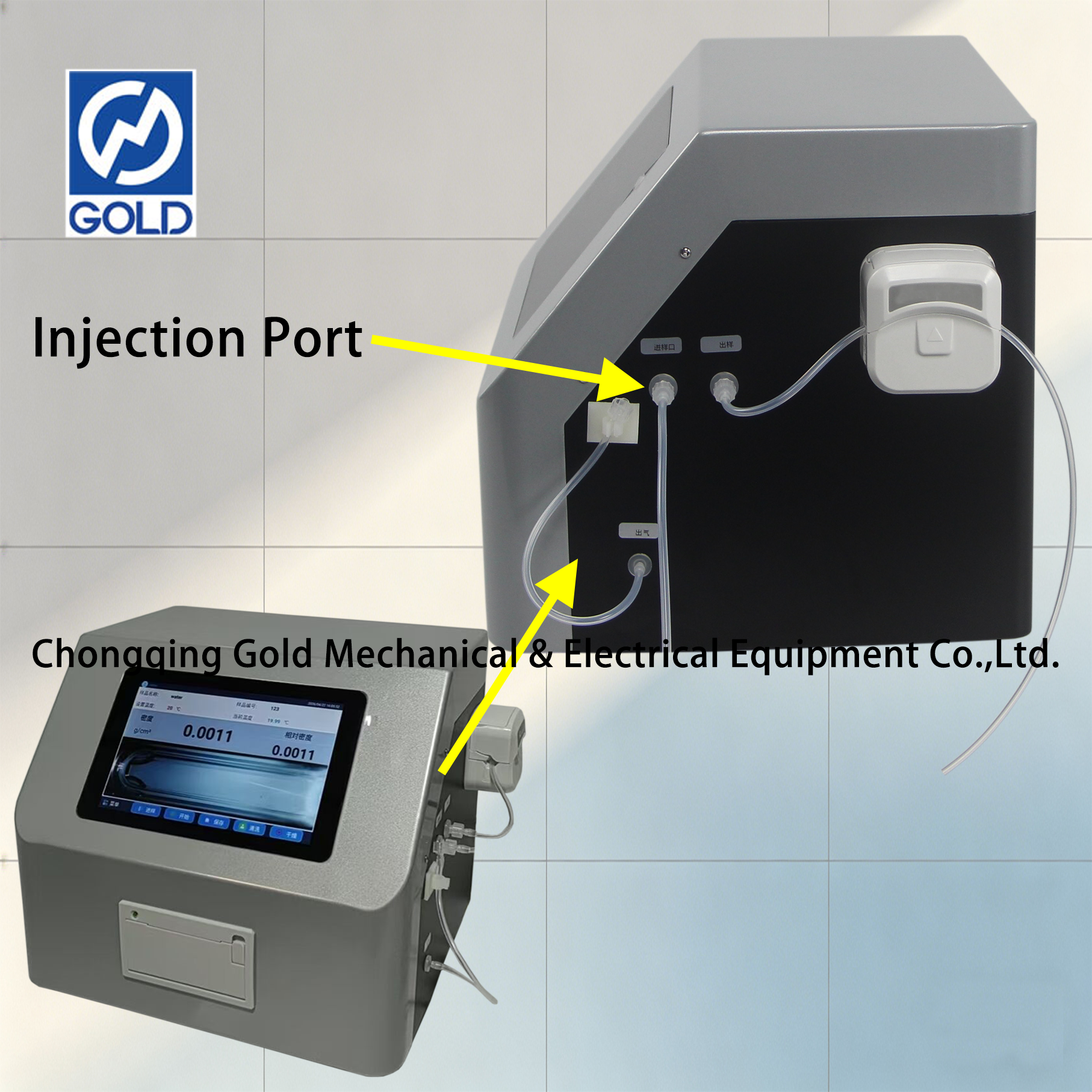

4. وحدة حقن العينات: تم تجهيز مقياس الكثافة الرقمي الأوتوماتيكي بمضخة تمعجية صغيرة، مع سرعة حقن قابلة للتعديل، ودعم الحقن التلقائي وأخذ العينات والتنظيف لتجنب التلوث المتبادل للعينات؛ منفذ الحقن مصنوع من مادة مقاومة للتآكل (PTFE)، وهي متوافقة مع عينات مختلفة مثل الأحماض والقلويات والمذيبات العضوية وما إلى ذلك.

5. وحدة معالجة وعرض البيانات: (1) معالجة البيانات: خوارزمية حساب الكثافة المضمنة، وخوارزمية تعويض درجة الحرارة، يمكنها تحويل الكثافة النسبية والتركيز تلقائيًا (محتوى الكحول، محتوى السكر، درجة API، وما إلى ذلك)، ويدعم تخزين البيانات (≥ 10000 مجموعة)؛ (2) واجهة العرض: شاشة ملونة تعمل باللمس مقاس 8 بوصات، عرض واضح لقيم الكثافة، ودرجة الحرارة الثابتة، ووقت القياس، وحالة المعايرة وغيرها من المعلمات، ودعم التبديل باللغة الصينية/الإنجليزية، وسهولة التشغيل.

6. واجهة الاتصال: تم تجهيز مقياس الكثافة الرقمي بواجهات USB وRS232 وEthernet، مما يدعم تصدير البيانات (تنسيق CSV)، وجهاز التحكم عن بعد بالكمبيوتر، وإرساء نظام LIMS للمختبر، مما يلبي متطلبات تحميل بيانات تقييم نوع CPA وإدارة بيانات المستخدم.

المعلمات التقنية:

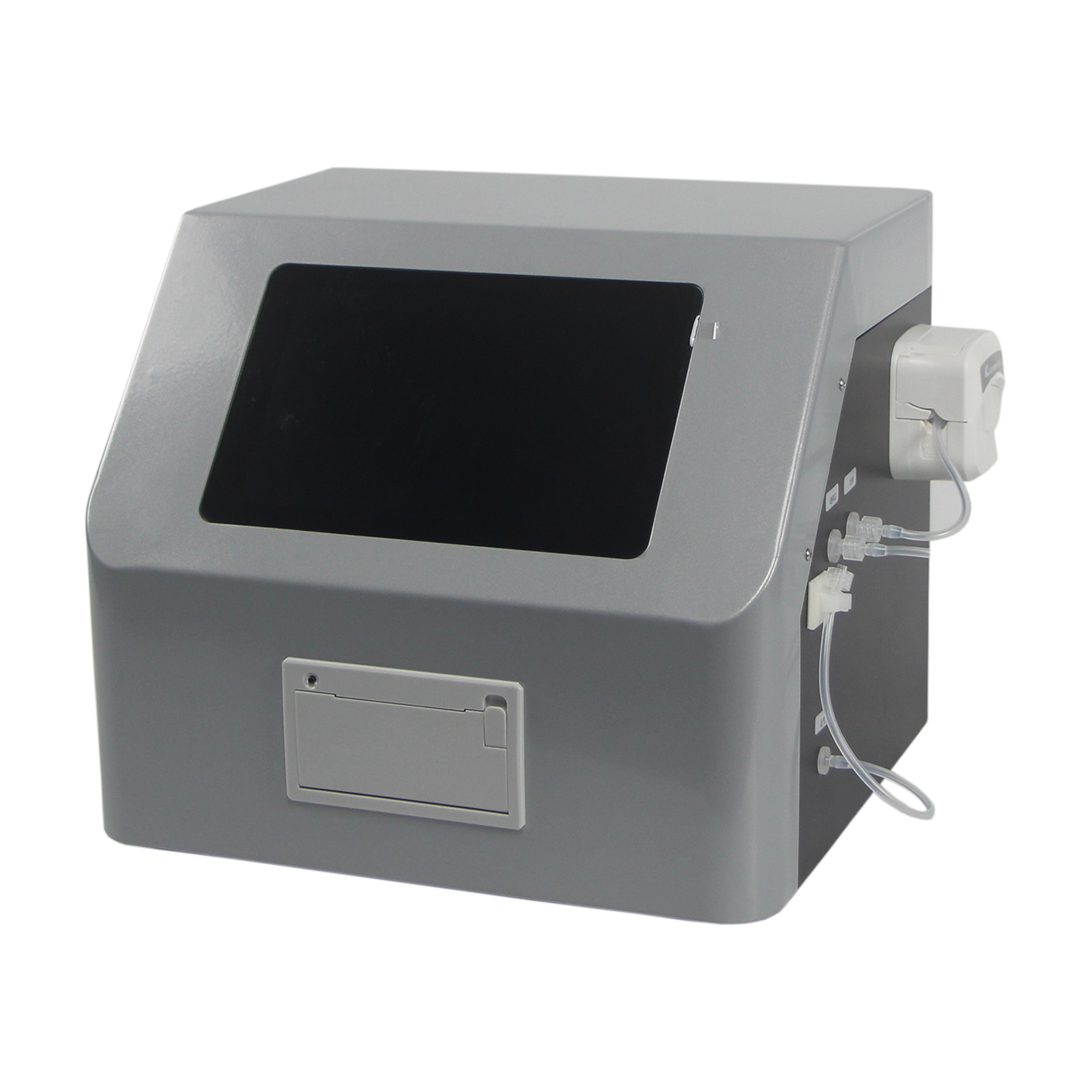

تفاصيل المنتج من  مقياس الكثافة الرقمي:
