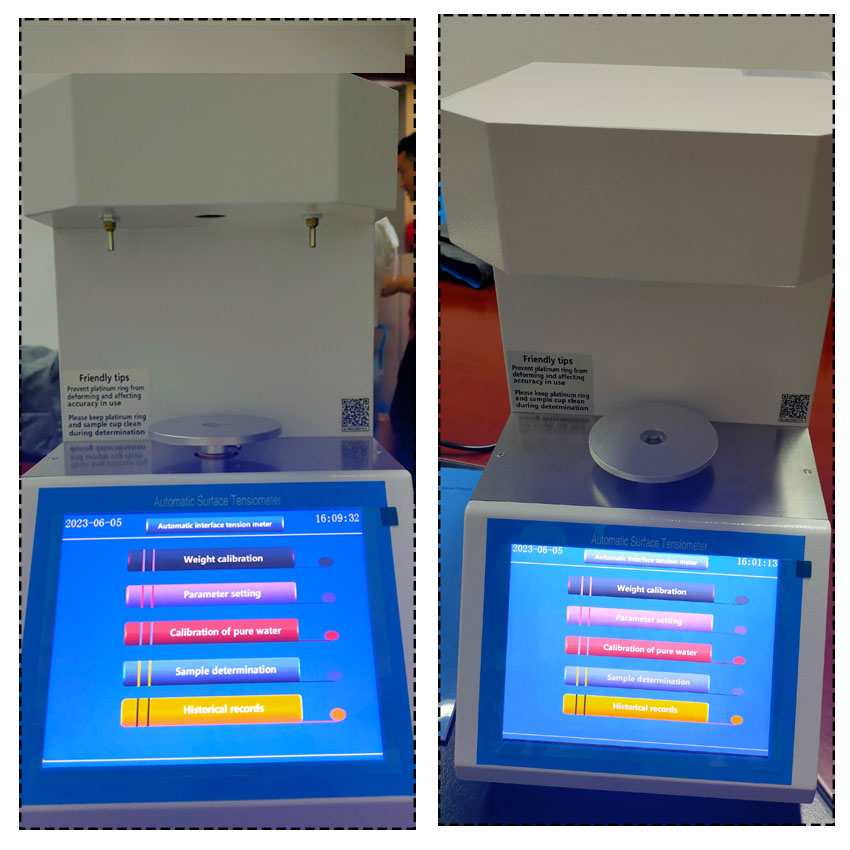

ASTM D971 اختبار التوتر البيني التلقائي بواسطة طريقة حلقة البلاتين

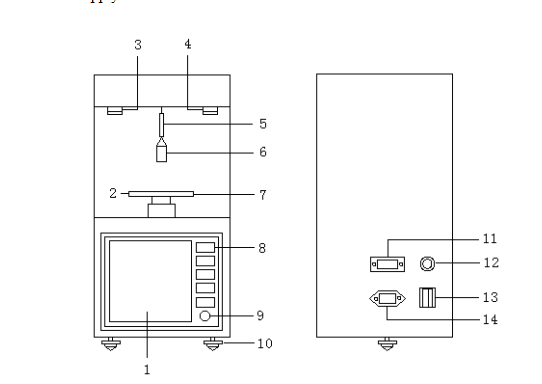

الهيكل الرئيسي والأجزاء

1. شاشة LCD كبيرة

2. عينة كوب: عقد عينة ليتم قياسها ؛

3. تعديل غرامة لنقطة صفر

4. تعديل غرامة على نطاق واسع

5. رن قضيب            6. حلقة البلاتين    7. دعم العينة ؛

8. أزرار فارغة    9. زر ضوء الخلفية

10. أدلة الأداة: لتسوية الصك ؛

11. طابعة ومنفذ الكمبيوتر        12. صندوق الصمامات مع فتيل 1A

13. مفتاح الطاقة     14. مقبس إمداد الطاقة

مبدأ العمل  اختبار التوتر السطحي

يتم وصف مبدأ العمل للأداة على النحو التالي: إنه يطبق تحريض التردد العالي ، نظام قياس التوازن الذاتي للوزارة الصغيرة على توازن عزم الدوران. عندما تتغير القوة المطبقة على حلقة البلاتين ، سيظهر قضيب التوازن المتصلين بحلقة البلاتين الإزاحة بين تحقيقات تيار الدوامة. ثم تتغير قيم الحث من تحقيقات التيار الدوامة. سيفقد المحول التفاضلي توازنه وستفقد إشارة المدخلات لمكبر الصوت التفاضلي في الدائرة توازنها أيضًا. سوف يرسل مجموعة من الإشارات الكهربائية ، والتي ستتغير مع القوة المطبقة على الحلقة البلاتينية ، بعد التكبير بواسطة مكبر الصوت. سيتم إرسال الإشارة الكهربائية إلى الحواسيب الصغيرة للعملية وسيتم استخدامها لحساب التوتر البيني الحقيقي للعينة المقاسة وفقًا للجيجابايت/T6541.

المواصفات الفنية الرئيسية ومعلمات  التوتر السطحي

1. طريقة العرض: يحتوي على شاشة LCD كبيرة مع ضوء الخلفية وقائمة المطالبة. تحتوي القائمة على جميع إجراءات الاختبار وطرق الحساب المنصوص عليها في GB/T6541.

2. الأزرار: أزرار فارغة ؛

3. نطاق القياس:

(1) لعزل الزيت: 2 ～ 100 مليون/م ؛

(2) للمنتجات البترولية الأخرى: 2 ～ 200 مليون/م ؛

4. الحساسية: 0.1 مليون/م ؛

5. الدقة: 0.1 مليون/م ؛

6. القرار: 0.1 مليون/م ؛

7. التكرار: 0.3 ٪ ؛

8. درجة الحرارة المحيطة: 10 ℃ ～ 30 ℃ ؛

9. الرطوبة النسبية: 20 ٪ ～ 75 ٪ ؛

10. مزود الطاقة: AC 220V ± 5 ٪ ، 50 هرتز ؛

11. القوة المقدرة: لا يزيد عن 100 واط ؛

12. الحجم: 185 مم × 260 مم × 360 مم

13. الوزن: 15 كجم ؛
