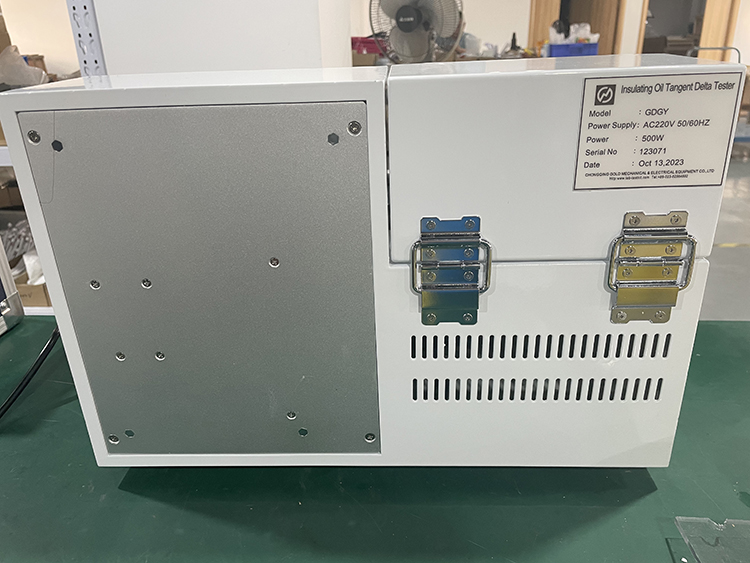

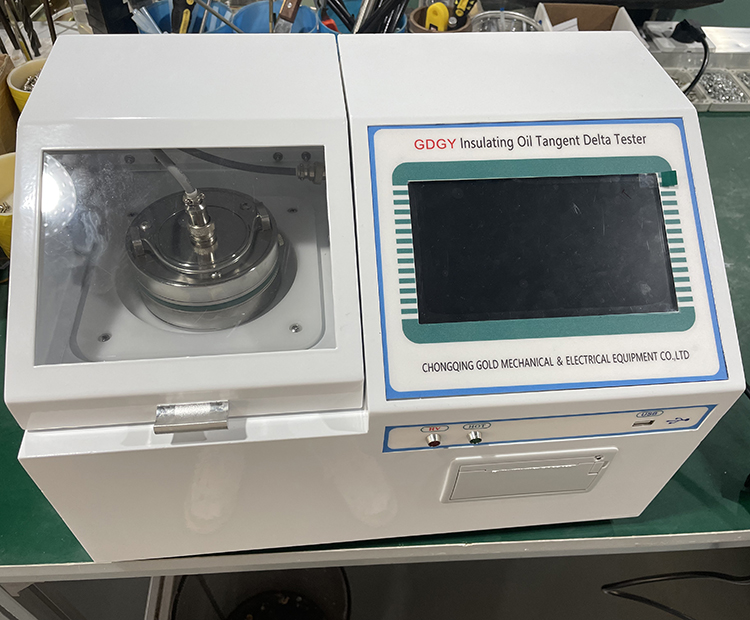

IEC 60247 مجموعة اختبار دلتا دلتا النفط
مقدمة:
يشير فقدان عازل محول الزيت إلى فقدان الطاقة الناتج عن المقاومة العازلة وفقدان التيار الدوامة عندما يتدفق النفط وتدفق الزيت في وقت واحد في المحول. يعد الخسارة العازلة مؤشرًا مهمًا لأداء المحولات ، ويؤثر حجمه بشكل مباشر على كفاءة التشغيل وحياة المحول.
تتضمن طرق الاختبار الرئيسية لفقدان العزل الكهربائي طريقة الجسر وطريقة الرنين وطريقة الاختبار الرقمي. طريقة الجسر هي طريقة اختبار فقدان العازل الأكثر استخدامًا في الوقت الحاضر. مبدأها هو حساب قيمة فقدان العزل الكهربائي عن طريق قياس التغيير الحالي في كلا طرفي الجسر بناءً على مبدأ توازن الجسر.
سمات:
وضع التسخين الأكثر تقدما يتم تطبيق تحريض عالي التردد على جزء التدفئة من مجموعة اختبار دلتا تان الزيتية هذه ، فقد حصل على ميزة عدم الاتصال بكوب الزيت ووحدة التدفئة ، والتدفئة المتجانسة ، والسرعة السريعة والتحكم المريح وما إلى ذلك. من هذه الأداة:
1. يتم تطبيق التكنولوجيا الرقمية وقياس الأتمتة الذكية داخل الأداة ، واختبار متعدد الأوضاع.
2. القائمة الشاشة التي تعمل باللمس الكبيرة (320 مم × 240 مم) تم تجهيز الواجهة باللغة الصينية ، حيث يمكن مطالبة المستخدم بكل خطوة أثناء عملية التشغيل.
3. يمكن أن تكون النتيجة الإخراج بواسطة الطابعة.
حدود:
حالة الاستخدام | -5 ℃ -40 ℃ rh <80 ٪ |
مصدر الطاقة | AC 220V ± 10 ٪ بدون حد تردد |
الناتج الجهد العالي AC | 400V-2200V ± 2 ٪ كل 100 فولت 50VA |
ناتج الجهد العالي العاصمة | 00V-2200V ± 2 ٪ |
موقد تحريض التحكم في درجة الحرارة | الطاقة القصوى 500W |
نطاق التحكم في درجة الحرارة | <100 ℃ |
خطأ قياس درجة الحرارة | ± 0.5 ℃ |
التحكم في درجة حرارة التحكم | 0.1 ℃ |
التحكم في وقت درجة الحرارة | درجة حرارة الغرفة 90 ℃ <20 دقيقة |
نطاق القياس | TGδ بدون حد CX 15PF-300PF RX 10M-10T |
دقة | TGΔ 0.001 ٪ CX 0.01PF RX 0.01 |
دقة | Delta TGδ: ± (القراءة*0.5 ٪+0.020 ٪) دلتا CX: ± (القراءة*0.5 ٪+0.5pf) دلتا RX: ± القراءة * 10 ٪ |
ثابتة عازلة النسبية ثابتة | εr محسوبة تلقائيا |
حجم المقاومة | ρ يتم حسابه تلقائيًا |
البعد | 450 (L) × 310 (W) × 360 (H) |
الوزن الصافي | 21 كجم |
