GD-0168 اختبار منتجات البترول

اختبار منتجات المنتجات البترولية

الأداة مناسبة لتحديد لون مختلف  زيوت التشحيم وغيرها من النفط  المنتجات حسب SH/T 0168-92 "طريقة اختبار ألوان المنتجات البترولية ". طرق الاختبار  على النحو التالي: املأ عينة اختبار في اللون مقارنة الأنبوب وقارن لون العينة باللون القياسي للتأكد من رقم لونه. يرجى الاطلاع على رقم اللون المرفق المقارن عن الورقة لمعرفة التشابه  بين رقم لون الأداة ورقم اللون في GB/T6540 القياسية.

هيكل الأدوات والأداء الرئيسي:

1. يتكون اختبار ألوان منتجات البترول من الاتصال الهاتفي بالألوان القياسية ، وعدسة المراقبة ، ومصدر الضوء واللون المقارنة.

2. مصدر الضوء هو 220 فولت ، 100 واط ، مع درجة حرارة 2750 ± 50 كيلو طحن اللبن المصباح الأبيض. بعد تصفية اللون بواسطة الزجاج الأبيض والزجاج المشرقة ، تشبه خصائص الطيف المكتسب من أشعة الشمس.

3. سيتغير الضوء القياسي إلى مصباحين متوازيين ، وهو متشابه في الحجم ، مرآة انعكاس الطائرة الحوض والمنشور. سوف تشع المصابيح المتوازية على العينة في اللون الذي يقارن أنبوبًا على زجاج اللون من الاتصال الهاتفي بالألوان القياسية بالتساوي على التوالي.

4. هناك 26 قطعة من φ14 ثقوب الضوء. يتم تثبيت نظارات الألوان القياسية التي تحتوي على رقم لون 1 ~ 25 في 25 من هذه الثقوب بالتسلسل. 26 ثقب فارغ. يتم تدوير الاتصال الهاتفي بالألوان بواسطة عجلة اليد المثبتة على الجانب الأيمن من الأداة لاختيار اللون الصحيح أثناء اختبار مقارنة اللون. يجب معايرة اللون القياسي الذي يقارن الزجاج على قرص اللون بواسطة اللون القياسي الذي يقارن السوائل.

5. الأنبوب المقارن بين 32 مم ، 120 ~ 130 مم أنبوب زجاج مسطح غير ملون. يتم وضع أنبوب مقارنة اللون في أداة حوض الغطاء في الجزء العلوي من الأداة.
6. تتكون عدسة المراقبة من مرآة مقعرة وشريط منفصل. يمكنك رؤية لونين نصف دائرة من خلال عدسة المراقبة. نصف الدائرة الصحيح هو اللون القياسي. يمكن ضبط ضوء وتركيز عدسة المراقبة البصرية ، لذلك من السهل استخدامه.




المعلمات الفنية الرئيسية:

مبدأ قياس اللوني:

• حقن العينة في أنبوب اللون ، وقم بتشغيل مصدر ضوء قياسي ، وقم بتدوير الطلب القياسي للعجلة وعجلة اليد ، مع مراقبة العدسة

• راقب العينات ومقارنتها ، باستخدام رموز الألوان المتساوية كرموز الألوان للعينات. إذا كان لا يمكن العثور على لون المطابقة الدقيق للون العينة ، و

• إذا وقع بين لونين قياسيين ، فأبلغ عن أعلى اللونين - لون واحد ، وأضف كلمة "أقل من " أمام رقم اللون هذا.

• ينقسم معيار اللون الزجاجي إلى 16 رمز ألوان ، مرتبة من 0.5 إلى 8.0 قيم. أكبر رمز اللون ، كلما كان اللون أغمق.

• إذا كان لون العينة أغمق من اللون القياسي رقم 8 ، فأضف 15 عينة (حسب الحجم) إلى الخليط المخفف ، وقياس لون الخليط ، وأضف كلمة "التخفيف " بعد رقم اللون.

• مبدأ التحديد لطريقة SH-T1068 هو في الأساس نفس GB/T6540 ، مع الفرق الرئيسي هو الزجاج القياسي SH-T1068

• تنقسم رقائق الألوان الزجاجية إلى 25 رمزًا ملونًا ، بينما يتم تقسيم GB/T6540 فقط إلى 16 رمز ألوان.

الاهتمام:

1. 1. تم ضبط ضوء وتركيز عدسة المراقبة البصرية ، يرجى عدم تغييره عند استخدامه. يرجى إيلاء المزيد من الاهتمام عند ضبطه.
2. 2. تنظيف السطح الخارجي وأسفل أنبوب الاختبار عند وضع اللون الذي يقارن أنبوب يحتوي على عينة الزيت في أدوات.
3. 3. يجب معايرة الزجاج الألوان القياسي بالألوان القياسية التي تقارن السوائل المنصوص عليها في SH/T0168 كل نصف عام. إذا كان الفرق بين لون الزجاج الملون ورقم اللون المقابل أكثر من رقم لون واحد ، فيجب عليك تغيير قرص لون جديد أو إرساله للتصنيع للمعايرة.
4. تحذير: إذا كانت هناك أي مشكلة ، فيرجى قطع سلك إمدادات الطاقة على الفور. ثم اطلب من المحترف التحقق من ذلك وإصلاحه. يمكنك استخدامه مرة أخرى فقط بعد حل المشكلة لتجنب أي حوادث.

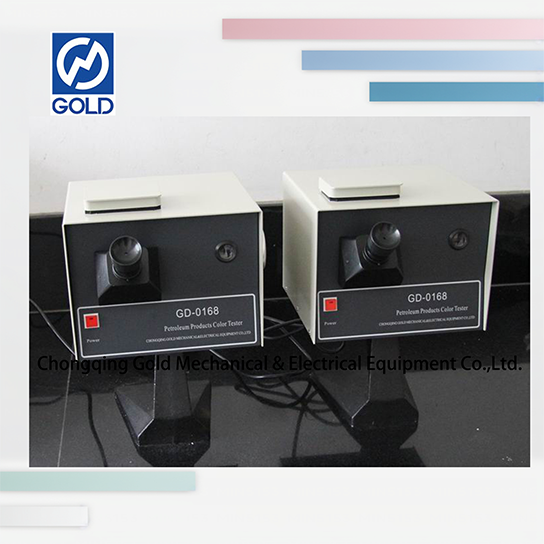

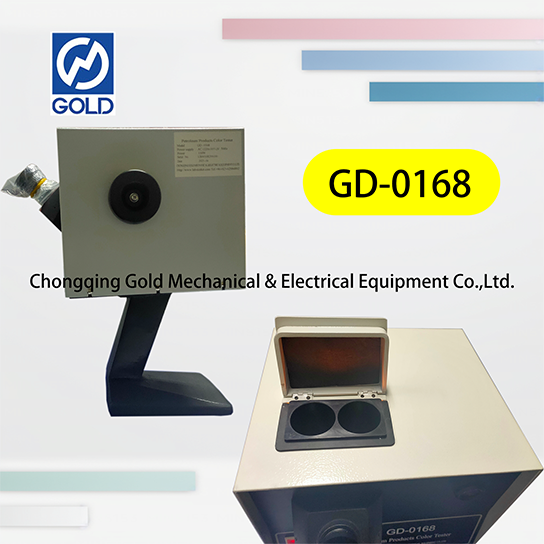

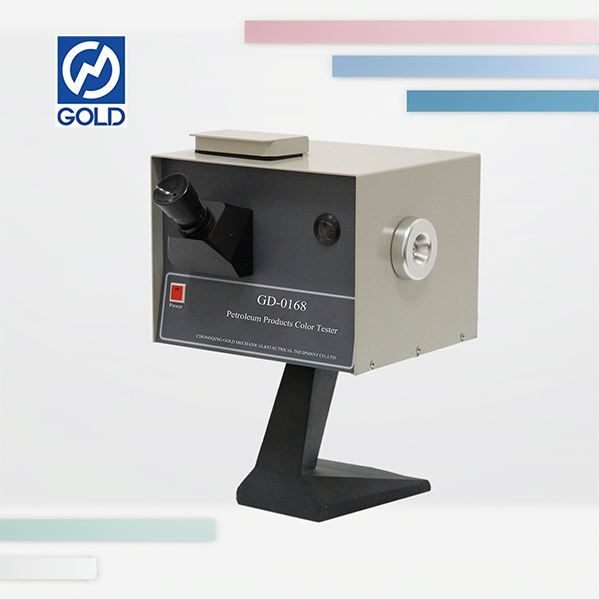

صور DATL:
